一、装置概述
氧化锌避雷器主要用于保护电力系统变压器、电容器组、开关，以及各类电机、配电设备等免遭大气过电压和各类操作过电压的危害，保证系统和设备的安全运行。
二、工作原理
氧化锌压敏电阻片具有良好的非线性伏安特性。在系统电压低于其压敏电压时，呈高阻状态，只有以容性电流为主的很小的（μA级）电流通过；当电压超过氧化锌电阻片压敏电压时，会立即导通氧化锌电阻片，使其呈低阻状态，吸收过电压产生的能量，限制过电压的幅值，因其良好的非线性伏安特性，即使通过的电流达到5kA，其两端的残压仍被限制在规定的范围内。采用这种高性能的氧化锌电阻片作为限压释能元件而制造的氧化锌避雷器因而可有效保证系统和设备的绝缘安全。
本公司生产的复合绝缘氧化锌避雷器，伞套采用全新的一次成型工艺，无任何粘接，通过界面处理与阀片柱紧密结合在一起，其工艺水平在国内处于领先地位。

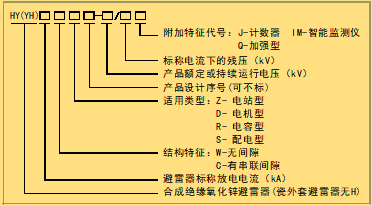

三、型号说明
● 电站型：用于保护母线、电压互感器、开关以及变压器
● 电机型：用于保护发电机、电动机
● 电容型：用于保护并联补偿电容器
● 配电型：用于保护配电设备的绝缘
● 若为电缆接线，订货请注明所需硅胶电缆长度L
四、使用条件
系统频率：48~62Hz
环境温度：-40℃~+40℃
海拔高度：≤2000m，超过需特殊订货
最大风速：≤35m/s
五、技术参数
1、无间隙避雷器主要技术参数
|
型号规格
|
系统
额定
电压
有效值
（kV）
|
避雷器
额定
电压
有效值
（kV）
|
持续
运行
电压
有效值
（kV）
|
直流
参考
电压
1mA≥
（kV）
|
直流
泄漏
电流
≤
（μA）
|
残压峰值
|
通流容量
|
公称
爬电
比距
≥
cm/kV
|
|
30/80μs
0.5kA
≤
（kV）
|
8/20μs
5kA
≤
（kV）
|
1μs
陡坡
5kA
（kV）
|
2ms
方波
（A）
|
4/10μs
冲击
（kA）
|
|
电站型
|
HY5WZ-5/13.5
|
3
|
5
|
4.0
|
7.2
|
50
|
11.5
|
13.5
|
15.5
|
250
|
65
|
3.0
|
|
HY5WZ-10/27
|
6
|
10
|
8.0
|
14.4
|
50
|
23.0
|
27.0
|
31.0
|
250
|
65
|
3.0
|
|
HY5WZ-17/45
|
10
|
17
|
13.6
|
24.0
|
50
|
38.3
|
45.0
|
51.8
|
250
|
65
|
3.0
|
|
HY5WZ-30/90
|
20
|
30
|
24
|
48.0
|
50
|
76.7
|
90.0
|
103.6
|
400
|
65
|
3.0
|
|
HY5WZ-51/134
|
35
|
51
|
40.8
|
78.0
|
50
|
114
|
134.0
|
154
|
400
|
65
|
3.0
|
|
电机型
|
HY5WD-4/9.5
|
3.15
|
4
|
3.2
|
5.7
|
50
|
7.6
|
9.5
|
10.7
|
400
|
65
|
3.0
|
|
HY5WD-8/18.7
|
6.3
|
8
|
6.3
|
11.2
|
50
|
15.0
|
18.7
|
21.0
|
400
|
65
|
3.0
|
|
HY5WD-13.5/31
|
10.5
|
13.5
|
10.5
|
18.6
|
50
|
25.0
|
31.0
|
34.7
|
400
|
65
|
3.0
|
|
HY5WD-17.5/31
|
13.5
|
17.5
|
13.8
|
24.4
|
50
|
32.0
|
40.0
|
44.8
|
400
|
65
|
3.0
|
|
HY5WD-20/45
|
15.5
|
20
|
15.8
|
28.0
|
50
|
36.0
|
45.0
|
50.4
|
400
|
65
|
3.0
|
|
HY5WD-25/56.2
|
20
|
25
|
20.0
|
35.4
|
50
|
45.0
|
56.2
|
62.9
|
400
|
65
|
3.0
|
|
电容型
|
HY5WR-5/13.5
|
3
|
5
|
4.0
|
7.2
|
50
|
10.5
|
13.5
|
|
400
|
65
|
3.0
|
|
HY5WR-10/27
|
6
|
10
|
8.0
|
14.4
|
50
|
21.0
|
27.0
|
|
400
|
65
|
3.0
|
|
HY5WR-17/45
|
10
|
17
|
|
24.0
|
|
|
46.0
|
|
|
|
|
|
HY5WR-51/134
|
|
|
|
|
|
|
134.0
|
|
|
|
|
|
配电型
|
HY5WS-5/15
|
3
|
5
|
4.0
|
7.5
|
50
|
12.8
|
15.0
|
17.3
|
150
|
40
|
3.0
|
|
HY5WS-10/30
|
6
|
10
|
8.0
|
15.0
|
50
|
25.5
|
30.0
|
34.5
|
150
|
40
|
3.0
|
|
HY5WS-17/50
|
|
|
|
|
|
|
50.0
|
57.5
|
|
|
|
2、有间隙避雷器主要技术参数
|
型号规格
|
系统
额定
电压
有效值
（kV）
|
避雷器
额定
电压
有效值
（kV）
|
工频放
电电压
有效值
≥
（kV）
|
1.2/50μs
冲放电
压峰值
≤
（kV）
|
波前冲击放电
|
8/20μs
5kA放电
残压峰值
≤
（kV）
|
通流容量
|
公称
爬电
比距
≥
cm/kV
|
|
电压
峰值
≤
（kV）
|
波前
陡度
（kV/μs）
|
2ms
方波
（A）
|
4/10μs
冲击
（kA）
|
|
电站型
|
HY5CZ-10/24
|
6
|
10
|
16
|
30
|
37.5
|
63
|
24
|
200
|
65
|
3.0
|
|
HY5CZ-17/41
|
10
|
17
|
26
|
45
|
56.5
|
106
|
41
|
200
|
65
|
3.0
|
|
HY5CZ-51/126
|
35
|
51
|
80
|
134
|
168
|
343
|
126<, b>
|
400
|
65
|
3.0
|
|
配电型
|
HY5CS-10/27
|
6
|
10
|
16
|
35
|
43.8
|
63
|
27
|
100
|
40
|
3.0
|
|
HY5CS-17/45
|
10
|
17
|
26
|
50
|
62.5
|
106
|
45
|
100
|
40
|
3.0
|
|
